高鋁耐火磚是屬于硅鋁系列耐火磚中的一類，同時也屬于中性耐火材料。并且高鋁耐火磚的級別也是不同的，從高到低分別為：LZ-80、LZ-75、LZ-65、LZ-55、LZ-48這5個級別。但是高鋁耐火磚是如何生產(chǎn)出來的呢？高鋁耐火磚的生產(chǎn)過程需要高壓成型，高溫?zé)Y(jié)。其中生產(chǎn)細(xì)節(jié)的把控，往往可以決定其性能的好壞。那么，高鋁耐火磚出現(xiàn)裂紋是怎么一回事呢？今天元領(lǐng)小編將跟大家分享高鋁耐火磚裂紋的形成原因。

  高鋁耐火磚裂紋的形成原因：

  1、原料原因

  高鋁耐火磚在生產(chǎn)過程中，所用的原料含雜質(zhì)太大，在燒結(jié)過程中升溫過快或是干燥沒處理好，以致產(chǎn)生裂紋。

  生產(chǎn)中，當(dāng)分布原料不均，使得磚坯邊部與中間部位等的密實(shí)不同，坯體在干燥過程中，因四周的密實(shí)度低于中間，邊部溫度高于中間溫度而導(dǎo)致邊部水分蒸發(fā)快，中間水分蒸發(fā)慢，形成邊部脫水率大于中部的狀況，當(dāng)邊部脫水收縮過快時，坯體邊部即產(chǎn)生顆粒尺寸、細(xì)粉加入量、泥料的混合質(zhì)量都會影響高鋁耐火磚半成品產(chǎn)生裂紋。

  2、成型原因

  高鋁耐火磚耐火磚成型是采用300T以上自動壓磚機(jī)成型。由于成型磨具、布料不均、操作和壓力等原因也會造成的裂紋，成型中出現(xiàn)的裂紋規(guī)律性強(qiáng)，裂紋的深度、位置方向基本一致。

  不同磚型和壓制，一些帶孔、舌、槽或拐角的模具結(jié)構(gòu)設(shè)計不合理，舌槽較多且多模幫面上不易成型，出模后很容易產(chǎn)生裂紋。 模具設(shè)計不合理，缺少排氣槽、排氣孔，成型出模時也會出現(xiàn)裂紋。還有成型時每一錘過重，氣體沒排完，一小部分氣體會導(dǎo)致高鋁耐火磚層裂,而且內(nèi)部出現(xiàn)的是橫向裂紋。

  3、燒成原因

  高鋁耐火磚耐火磚燒成時的升溫速度、氣氛條件、坯體在燒成過程中產(chǎn)生的收縮以及二次莫來石化合剛玉再結(jié)晶作用會導(dǎo)致不一致收縮，使制品表面產(chǎn)生裂紋。

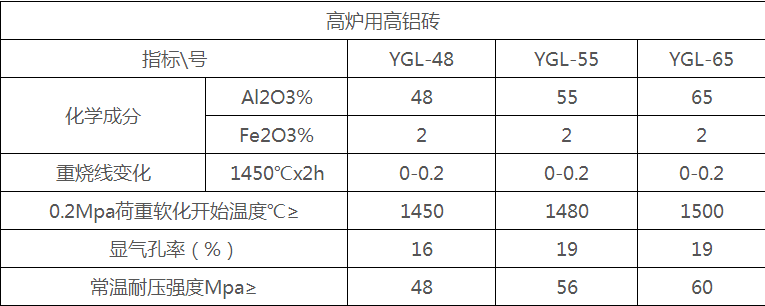

  高鋁耐火磚的主要成分是莫來石、剛玉和玻璃相。隨著高鋁耐火磚中三氧化二鋁含量的增加，制品的耐火度和高溫性能隨之提高。實(shí)際生產(chǎn)高鋁耐火磚過程中，所用的高鋁礬土熟料的雜質(zhì)含量進(jìn)行控制，也就是不能用熱料。什么是熱料呢？就是燒結(jié)出來存放時間短的原料，盡量采用雜質(zhì)含量低和燒結(jié)程度好的原料進(jìn)行生產(chǎn)。當(dāng)然，像三級高鋁耐火磚的原料肯定沒一級或二級高鋁耐火磚的原料密度高、純凈。要就是要把原料經(jīng)過風(fēng)化，存放時間長一些，讓一些雜質(zhì)自行分解掉。

  通過上述元領(lǐng)小編對高鋁耐火磚裂紋的形成原因的詳細(xì)介紹。可以知道，高鋁耐火磚產(chǎn)生裂紋的原因是多方面的，可是有一種或者幾種因素共同作用，實(shí)際生產(chǎn)過程中由于物理化學(xué)變化而產(chǎn)生的微裂紋，就要根據(jù)造成高鋁耐火磚裂紋的各種因素來進(jìn)行分析，作出改善提高制品的成品合格率。
