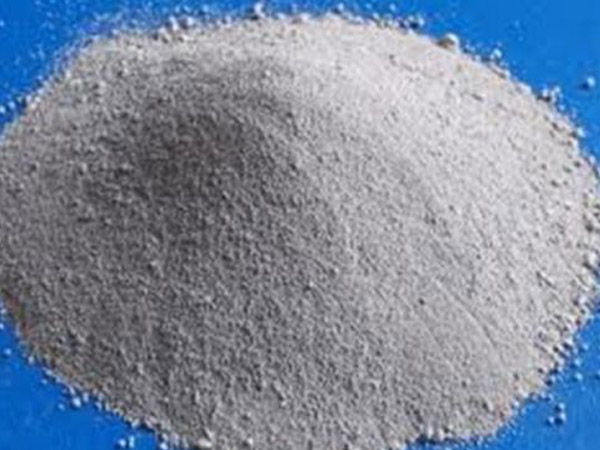

耐火耐酸澆注料是以耐酸的耐火原料作為骨料和粉料，以水玻璃為結合劑而配制成的能抵抗酸和酸性氣體侵蝕的耐火澆注料，在爐內襯施工后可以有效的防止氫氟酸和熱磷酸以外的無機酸和有機酸的侵蝕，并且有著很好的耐火溫度，耐火溫度可以達到1200℃，廣泛的使用于可能會產(chǎn)生酸氣的爐內襯施工中。

　　

　 一、耐火耐酸澆注料的特點

　　
　　1、強度高耐火度好
　　
　　耐火耐酸澆注料作為爐內襯的一個基礎的特點就是強度高，耐火度好，在鈦白粉回轉窯中襯里，使用溫度高達950℃——1000℃，耐火溫度高時可以達到1200℃。
　　
　　2、耐酸性抗?jié)B性好
　　
　　耐火耐酸澆注料的另一基礎特點就是耐酸性和抗?jié)B性好，在在各種濃度的有機酸、無機酸中性能穩(wěn)定，別是在稀酸、工業(yè)水、中性水溶液中不產(chǎn)生結晶鹽，具有較高的抗?jié)B性。
　　
　　3、安全穩(wěn)定
　　
　　耐火耐酸澆注料安全穩(wěn)定，原料使用的都是無毒的材料，對施工和使用的的人員不會造成毒害的作用，可以用于醫(yī)藥和食品的防腐蝕工程中。
　　
　　4、成本低廉
　　
　　耐火耐酸澆注料相對于同類的耐酸材料來說成本低，同樣的都具有很好的防腐蝕性能，但是耐火耐酸澆注料的成本價格相對低廉。
　　
　　5、施工方便
　　
　　耐火耐酸澆注料的施工也較為方便，采用的是澆注施工的方法，在室溫的溫度下即可進行固化，施工較為方便，并且易于運輸，防潮貯存。
　　

　 二、耐火耐酸澆注料的施工

　　
　　1、耐火耐酸澆注料的施工步驟
　　
　　耐火耐酸澆注料進行施工時，要請專業(yè)的施工人員進行施工，具體的施工步驟可以分為模板安裝→拌料→混合澆注料入槽→振搗密實→澆注料固結后拆模→割縫處理。澆注料固結時要對爐襯進行保養(yǎng)維護后方可進行拆模，割縫處理后要繼續(xù)養(yǎng)護一段時間才能投入使用。
　　
　　2、耐火耐酸澆注料的施工注意事項
　　
　　（1）施工中要確保不停電，不中斷施工。耐酸澆注料施工用模板可用鋼板或硬木板制成。模板要有足夠強度，剛性好，不走形，不移位，不漏漿。鋼模板要涂脫模劑，木模板要刷防水漆。重復使用的模板要先清洗，再涂漆方可使用。
　　
　　（2）澆注料的加水量應嚴格按使用說明書控制，不得超過限量。在保證施工性能的前提下，加水量宜少不宜多。
　　
　　（3）攪拌時間應不少于5分鐘。操作時要使用強制式攪拌機。攪拌時宜事先干混，再加入80%用水量的水攪拌，然后視其干濕程度，徐徐加入剩余的水繼續(xù)攪拌，直到獲得適宜的工作稠度為止。攪拌不同的澆注料時應先將攪拌機清洗干凈
　　
　　（4）倒入模框內的耐酸澆注料應立即用振動棒分層震實，每層高度應不大于300mm，震動間距以250mm左右為宜。震動時盡量避免觸及錨固件，不得在同位置上久震和重震。看到澆注料表面返漿后應將振動棒緩慢抽出，避免澆注料層產(chǎn)生離析現(xiàn)象和出現(xiàn)空洞。
　　
　　（5）待耐酸澆注料表面干燥后，應立即用塑料薄膜或草袋將露在空氣中的部分蓋嚴。初凝到達后要定期灑水養(yǎng)護，保持其表面濕潤。養(yǎng)護時間至少兩天，天內要勤灑水。澆注料終凝后可拆除邊模繼續(xù)灑水養(yǎng)護，但承重模板須待強度達到70%以后方可拆模
　　
　　（6）模板拆除后應及時對澆注體進行檢查。發(fā)現(xiàn)蜂窩、剝落和空洞等質量問題要及時處理與修補。問題嚴重時要將缺陷部位鑿去，露出錨固件，再用同質量的搗固料填滿搗實，繼續(xù)養(yǎng)護。
　　
　　以上就是元領小編關于耐火耐酸澆注料的特點和施工方面的分析介紹，耐火耐酸澆注料是主要用于耐酸方面的爐內襯使用，在施工的過程中，要嚴格的按照施工的規(guī)范進行，并且請專業(yè)的施工人員進行。如果您剛好有購買耐火耐酸澆注料的需要，可以及時的聯(lián)系元領。
