任何施工都不是輕易就能好的事情，在施工這個(gè)過程中，往往伴隨著很多的問題會(huì)發(fā)生。除了需要找有經(jīng)驗(yàn)的施工隊(duì)，才能做好這件事情。在施工過程中確保施工隊(duì)是按照設(shè)計(jì)一步步走的。澆注料施工原理雖然簡單，但是也不是輕易就做好的事情。所以正確掌握對耐火澆注料的施工方法是很重要的。今天元領(lǐng)小編將給大家介紹如何正確對耐火澆注料施工方法有哪些。

　如何正確對耐火澆注料施工方法：

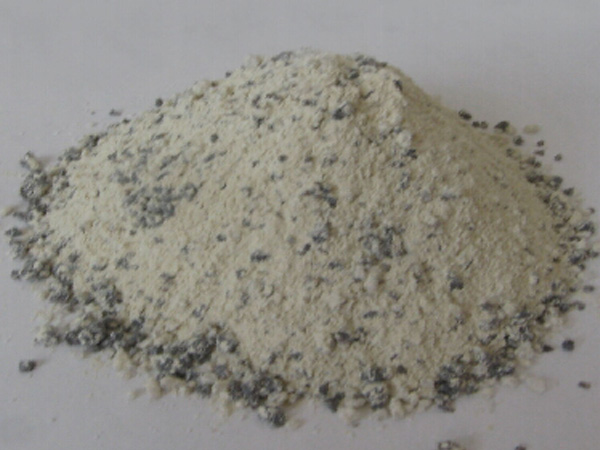

　　1、耐火澆注料施工準(zhǔn)備

　　施工前，需檢查攪拌設(shè)備、運(yùn)輸工具、振搗工具和待澆注部位的完好、清潔情況;檢查模板、周圍耐火磚及隔熱層的防失水措施;檢查設(shè)備的除銹、錨固件、錨固磚形式、尺寸、布置、焊接質(zhì)量和金屬錨固件的膨脹補(bǔ)償措施;檢查澆注料的質(zhì)量和施工用水是否符合要求。此外，澆注料施工期間，要保證不停電，不中斷施工。

　　其中，澆注料施工用模板由不吸水的材料制成。如用木質(zhì)模板要刷防水涂層，以防澆注料失水。失水之后，澆注料流動(dòng)性降低，難于排凈氣泡和振搗密實(shí)。鋼質(zhì)模板要涂脫模劑，以防模板和澆注料粘連。重復(fù)使用時(shí)，模板要先清洗，后刷油，再使用。

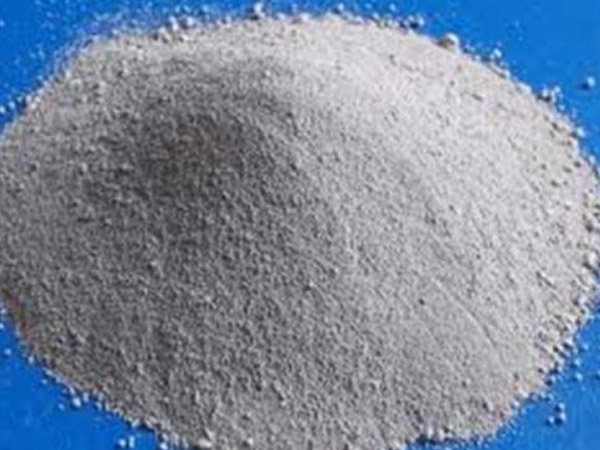

　　2、耐火澆注料施工攪拌

　　1. 應(yīng)使用強(qiáng)制式攪拌機(jī)拌和。攪拌機(jī)需預(yù)先清理并用水沖洗干凈，不得混入石灰、泥沙、硅酸鹽水泥等雜物。如果攪拌過磷酸鹽結(jié)合的不定形材料，必須將設(shè)備徹底清洗干凈，才能再用于攪拌水泥結(jié)合的澆注料。

　　2.  根據(jù)攪拌機(jī)規(guī)格大小和施工情況定量，每次攪拌量不宜超過200kg。在規(guī)定用水量情況下，必須使拌和澆注料達(dá)到足夠流動(dòng)度。

　　3.  將澆注料各組分倒入攪拌機(jī)，干混3min，然后加人清潔的自來水。加水時(shí)，先加入澆注料的參考加水量的90%，再徐徐補(bǔ)加剩余的水使?jié){體的流動(dòng)性滿足要求，濕拌時(shí)間不得少于5min。

　　4.  澆注料必須整筒整袋使用。攪拌好的澆注料應(yīng)迅速進(jìn)行澆注，從加水時(shí)算起，必須在30min內(nèi)使用完。已經(jīng)初凝的濕料，不得勉強(qiáng)成型，不能再次加水?dāng)嚢柚貜?fù)使用，必須棄去。

　　3、耐火澆注料施工振動(dòng)

　　1.  模型要嚴(yán)密，嚴(yán)防漏漿。倒入模框內(nèi)的澆注料應(yīng)盡快用振動(dòng)棒分層振實(shí)，每層厚度不能超過300mm，振動(dòng)間距以250mm左右為宜。已經(jīng)振實(shí)的部位，不要重復(fù)振動(dòng)，以免發(fā)生偏析。

　　2. 振動(dòng)時(shí)，要避免觸及錨固件，不得損壞隔熱層，待澆注料表面泛漿、絕大部分氣泡排出后將振動(dòng)棒緩緩抽出。

　　3. 澆注應(yīng)連續(xù)進(jìn)行。前一層澆注料初凝前，應(yīng)及時(shí)進(jìn)行后一層澆注料的施工。若施工間隔超過初凝時(shí)間，則按施工縫要求進(jìn)行處理。

　　4、耐火澆注料施工養(yǎng)護(hù)

　　1.  對水泥結(jié)合的澆注料，待澆注料表面干燥后，立即用塑料或草袋將露在空氣中的部分蓋嚴(yán)。但是，對化學(xué)結(jié)合的澆注料不用覆蓋表面。

　　2.  終凝后，澆注料的模板可以拆除。但承重板要在強(qiáng)度到達(dá)70%后才能拆除。

　　3.  耐火澆注料的養(yǎng)護(hù)溫度應(yīng)在10～35℃之間。溫度過高，水化產(chǎn)物將轉(zhuǎn)變成C3AH6，可能導(dǎo)致強(qiáng)度下降；溫度過低，則硬化延緩。

　　以上就是元領(lǐng)小編對如何正確對耐火澆注料施工方法的介紹，除了這些需要掌握之外，還需要掌握暑天施工時(shí)，澆注料要預(yù)先貯存于陰涼處，施工要盡量安排在早、晚進(jìn)行，水溫、料溫均應(yīng)控制在30℃以下。澆注后，一定及時(shí)遮蓋和勤灑水降溫。而冬天施工時(shí)，澆注料要預(yù)先貯存在有暖氣的房間內(nèi)，并用熱水拌和，保持拌和料的溫度在10℃以上，襯里溫度在5℃以上。如不能滿足這些條件，須對工作環(huán)境進(jìn)行封閉、擋風(fēng)、加熱和保溫，直至合乎施工要求。在硬化和養(yǎng)護(hù)期問澆注料不可以霜凍。其實(shí)，施工期間注意每一個(gè)細(xì)節(jié)就可以做到正確施工。
